GIL电弧超声检测故障定位系统
产品介绍


GIL电弧故障定位系统


一、系统概述

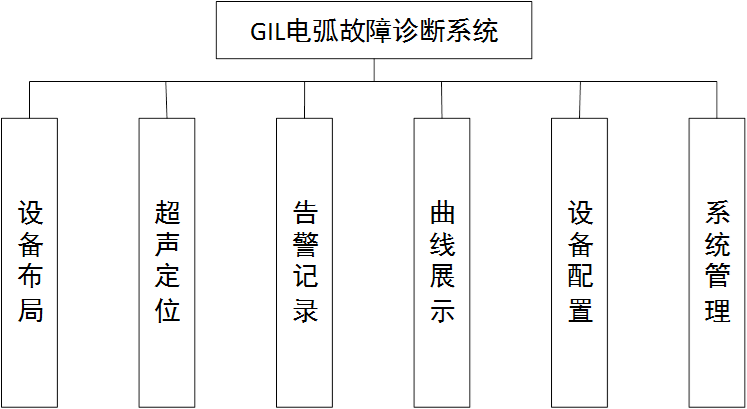

图1 系统模块组成图


    GIL电弧故障诊断系统由系统布局、超声定位、告警记录、曲线展示、设备配置、系统管理等模块组成。

二、系统主页面(设备布局)

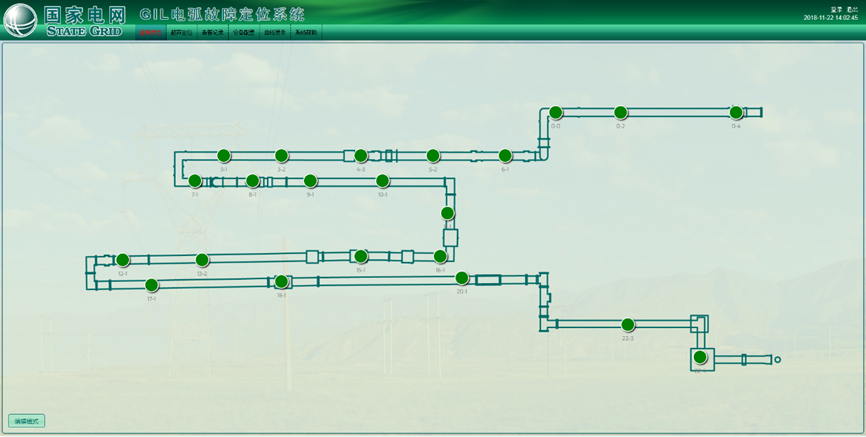

图2 系统主页(设备布局示意图)


    系统主页面(设备布局模块)用于显示当前管道布局示意图及超声检测设备的安装位置。按照现场实际的情况,形象化展示当前管道的走向布局,同时以绿色闪烁圆点来表示当前安装的超声检测设备。
    点击图上的某个超声检测设备,可跳转到告警记录页面(见下文第四节)并显示当前所点击设备的所有文件记录以便进行详细观察。

三、超声定位

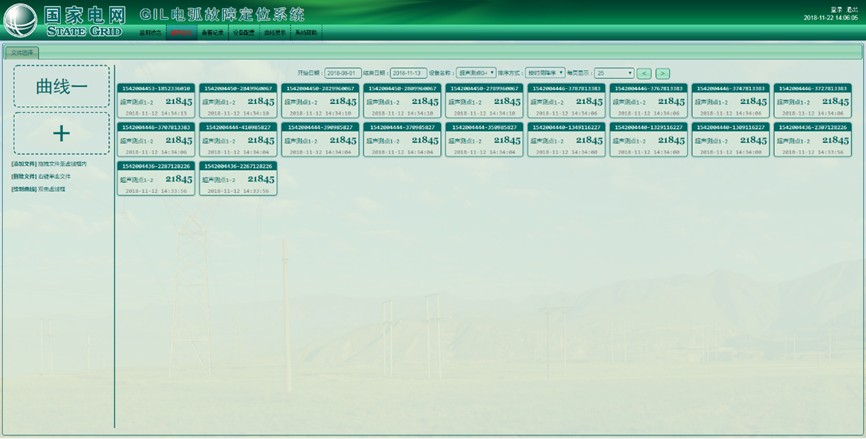

图3 超声定位页面


    超声定位页面用于显示当前系统已有的波形文件信息。
    其中,右侧区域以标签的形式分别展示单个记录的基本信息,包括最大值、生成日期、设备名称、探头编号等。左侧为选择区域,将右侧标签拖动到左侧区域后,右键单击可查看其详细的波形曲线图。(选中多个时,可进行波形曲线对比展示)。



图4 波形文件标签


四、告警记录

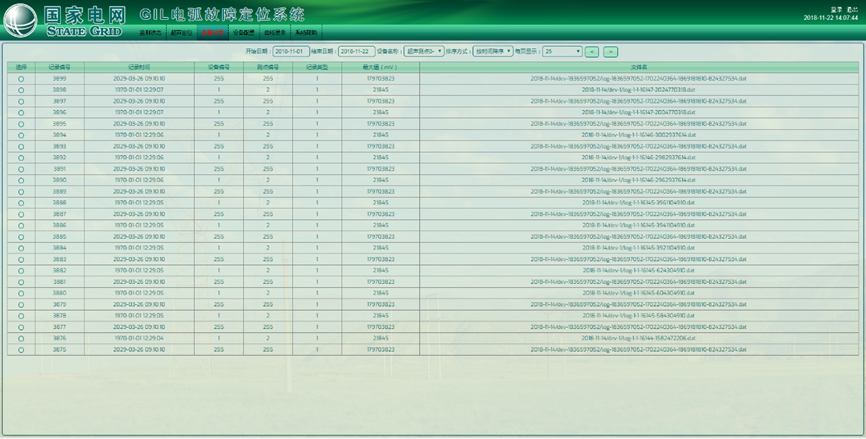

图5 告警记录页面


    告警记录页面以表格的形式用于显示当前已有的波形文件的详细信息,包含设备信息、探头信息、波形最大值、文件名称、记录类型等。
    单击某条记录可设置为选中状态,对选中的记录右键单击,可在菜单中查看该文件的波形曲线图及其对应的FFT波形曲线图。选中多个记录时,可同时加载多条曲线以进行对比查看。

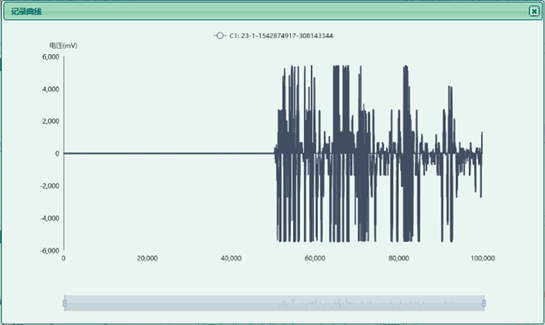

图6 波形文件曲线展示

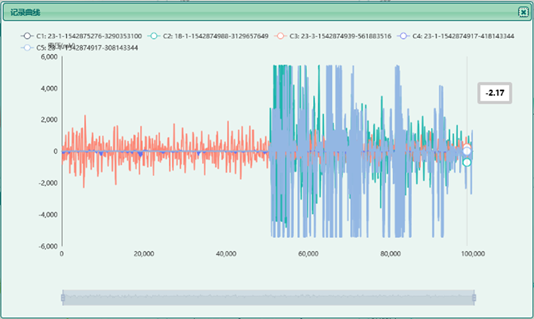

图7 多文件波形曲线展示


五、曲线展示

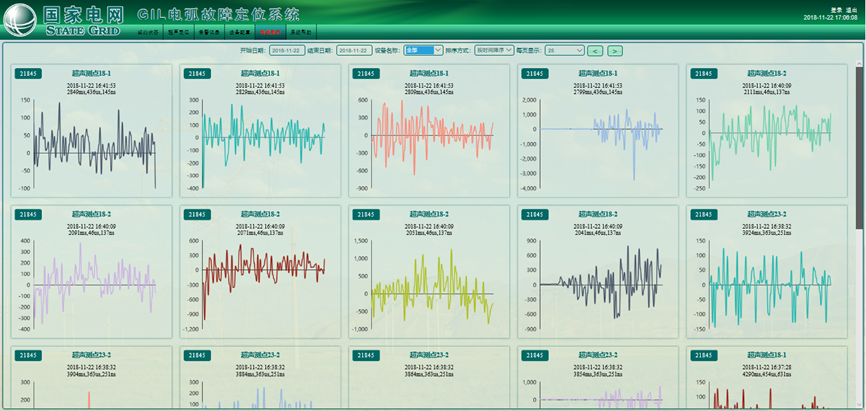

图8 曲线综合展示页面


    曲线展示页面用于显示当前已有的最新的文件的波形文件缩略图。并附加文件生成时间及波形曲线最大值信息。点击可选中某个波形文件,当选择多个文件时,可进行对比展示。



图9 波形曲线缩略图标签


六、设备配置

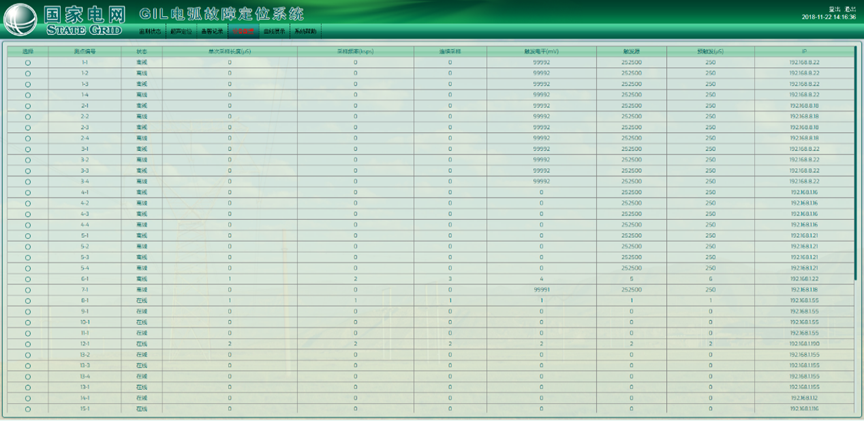

图10 设备配置页面


    设备配置页面用于对当前系统中所有的超声检测设备进行配置,配置项包括:单次采样长度、采样频率、连续采样、触发电平、触发源、预触发以及设备的IP地址等。选中某个探头,右键单击编辑配置,即可在弹出窗口中完成配置,如下图所示。

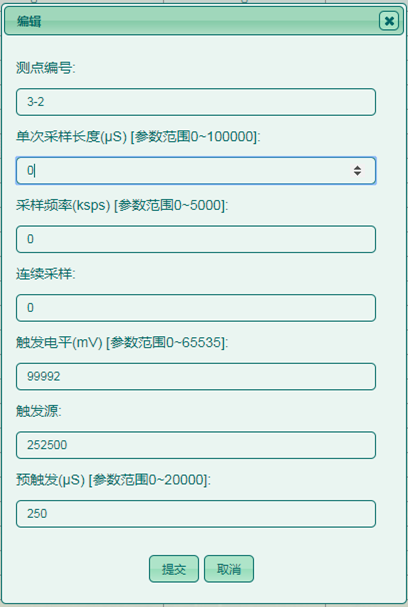

图11 设备配置窗口


七、系统管理

    系统管理包括系统信息的配置、升级,程序版本管理,系统维护等功能。

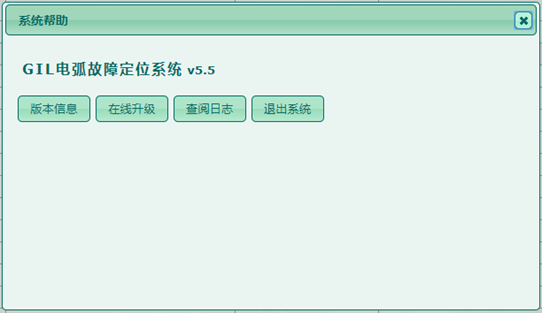

图12 系统管理
