室内双通道红外热像仪
产品介绍

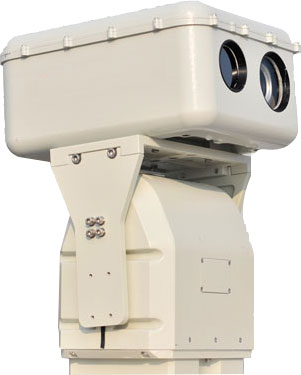

室内双通道红外热像仪
产品概述
      HS-1系列室内双通道红外热像仪是集可见光、红外热成像于一体的实时监测、监控系统。系统同时为用户提供可见光、红外热成像双重监控画面,可对运行中的设备自动巡检,实时监测、自动预警、实时获取设备故障状态的热信息,并自动生成相应的温度变化报表,具有不停电、远距离、相对安全可靠、检测精度高等特点,是实现在线监测和设备状态检修的非常有效的手段之一。

产品特点
      高集成度
      红外热成像机芯和可见光机芯高度集成,安装于同一云台,同一光轴,借助红外和可见光双视场更容易定义设备的故障点;然后仅通过一根网线就可以传输图像和控制信号,安装简单方便。
      检测精度高
      采用高分辨率红外热像仪,测温准确;并使用具有高倍变焦可见光摄像机和高精度的云台。系统会记录同一设备不同时间的温度,形成温度趋势图,便于提早发现故障隐患点。
      高抗干扰性
      定制的云台和护罩,全面通过电磁兼容实验国IV标准。
      全天候运行
      本系统全天候运行,不受自然环境影响都可以不间断自动检测。
      自动巡检
      系统具备自动巡航功能,对于每个巡检位置可以进行录像及抓图。
      丰富的SDK,方便开发和集成
      提供系统开发工具包,方便用户二次开发。

产品参数
产品型号  HS-1
红外热像性能
探测器类型 非制冷焦平面微热型
像素 384×288
视场角/最小焦距 21.7°×16.4°/2m 13.7°×10.3°/2m
焦距 25mm 40mm
热灵敏度 ≤0.06°C@30°C
帧频 50/60Hz
调焦 自动/手动电调焦
波长范围 8~14μm
可见光性能
变焦倍数 36倍光学变焦
水平清晰度 700(TVL)
图像传感器 976*582
最低照度 0.0008(Lux)
云台性能
旋转角度 水平0°~360°连续旋转;垂直±75°
预置位 支持254个
定位精度 ±0.1°
测量
测温范围 -20°C~+250°C
精度 ±2°C或±2%(读数范围),取大值
测温校正 自动/手动
测量模式 软件任意设置
图像存储
原始图像采集 后端手动采集单帧、25帧原始数据图像,采集的数据图像可分析、可测温
图像存储 H.264实时连续图像记录,单幅拍照保存,BMP格式
电源系统
外接电源 220AC
功耗 ≤75W(25°C正常工作时)
环境参数
工作温度 -10°C~+50°C
防护等级 IP65
湿度 ≤90%(非冷凝)
设备特征
详细设备工作状态管理 建立所有设备以及设备部件的管理体系,在自动巡检的同时对本红外热像仪巡
视范围内的所有设备部件进行温度分析记录。在报警的时候可以详细到具体设
备故障部位。
自动巡航 采用预置位云台,可以设置128个以上需要定时检测的位置,提供多种方式的自
动巡航方案,自动化运行,实现每天多次的对设备工作状态的巡检、自
动预警、自动输出报表等功能。减少了人员到现场巡视次数,提高运行人员工作
效率。
自动预警 在系统巡航过程中,如发现目标设备温度异常自动报警,报警信息有文字信息和
声音信息,提示运行人员具体的报警位置状况信息,以便跟踪故障点,确认告警
情况并排除故障。
自动生成报表 系统软件可自动生成单幅红外图像的设备接点温度分析报表;或
综合报表,即系统可自动记录每次测温时的温度值,并生成温度报表,以反应该
接点在某一时间段内的温度变化情况。
通用协议支持 直接支持IEC60870-5-104协议、直接支持IEC61850协议
