变电站轨道式红外热像监测系统
产品介绍

产品概述
      武汉寒霜科技自主研发的日S-I32G型变电站(换流站)轨道式在线红外监测系统,利用红外热成像传感器技术和轨道控制技术,对变电站中各监测单元进行水平360度、上下-20~80度全方位实时监测。当被测设备温度出现异常时,系统能通过光纤网络及时将预浩警信息发送给监控中心,提醒设备运行负责人对设备运行状况予以关注并采取相应处置措施。

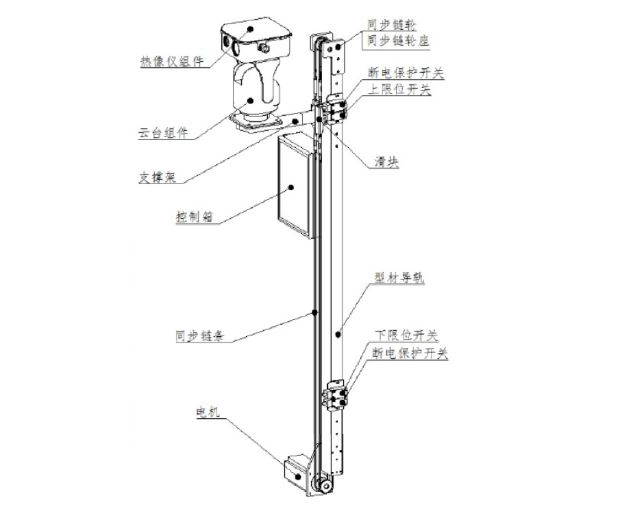

变电站(换流站)轨道式红外热像监测系统
技术参数
      系统可用率>99%
      红外图像采用全数字处理技术(采集、传送、处理)
      监控中心的监控终端(工作站)图像控制切换响应时间<1秒图像分辨率达704 x 576
      计算机显示分辨率>1024 x 768
      系统平均无故障工作时间>30000小时
      系统平均维护时间<0.5小时

系统主要功能
      红外监控软件能实时对红外图像中任意鼠标指示点进行点测温,响应时间小于1秒;同时红外图像采用全数字处理方式(采集、传送、分析、存储)。
      自动巡检:系统具备预置行程。红外测温仪具有定时自动循捡功能。并能对被监测设备进行录像及快照。最大利用计算机系统的智能方式运作,无需看管而自动巡测。
      自动预警:现目标设备温度异常自动报警,存储设备工作状态热图,可根据报警信号位置切换指定红外热像仪器画面,实现报警联动,提示人员具体位置状况信息,以便马上排除故障及给出工作报告。
      远程控制:在变电站应实时监视同一变电站多路实时红外图像信息并实现一机同屏同时监视,同时红外图像中叠加测温信息;除在变电站可监视外,还应实现技术中心对多个变电站区域内场景情况的远程温度分析,远程监视。
      自动报表:系统应具备定期报表(按预置行程)。以及发现过热故障的应急报表功能;随时调出记录数据回顾以往现场状况。
      每路云台提供BO路预置点。红外镜头同时具有相应数量的控制预置点,对预置点图像自动抓拍或手动抓拍同时可进行红外图像数字录像。同时红外镜头和可见光摄像机具有与云台相应数量的预制位控制,确报抓拍图像时图像的清晰和测温准确。
      红外热像仪及可见光摄像机均能控制变焦、自动聚焦,适应低温运行,红外热像仪具有环境温度补偿功能。全工作温度范围温漂小于±2℃。
      后台具备完善的图像分析、预置位历史温度曲线分析,红外和可见光软件上提供合成,能够在可见光图像上准确显示最高温度、光标点温度、区域平均温度。
