地下电缆综合在线监测系统
产品介绍

地下电缆综合在线监测系统
产品概述

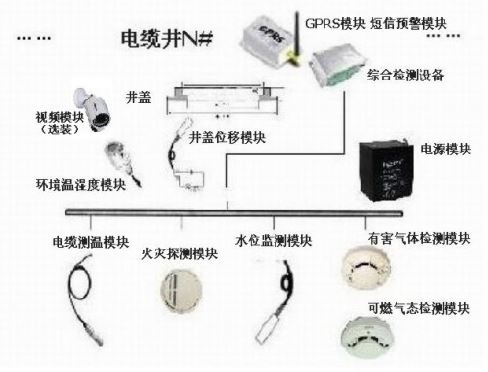

      系统由沟并现场安装的采集终端和系统检测主站组成,电力电缆在线监测系统有若干组电缆实时无线监测装置组成,每组采集终端负责各项数据按照设定时间间隔采样、处理、保存和上传,并实现自身状态监测调整二采集终端将所有采集数据打包.通过GPRS(或CDMA)通讯模块发送给监测主站。
    根据现场巡视需求在电缆沟并内适当位置安放所需传感器。每组检测设备均配备高精度工业级温度、水位、气体传感器及压力复位开关(电缆沟并盖防盗)。为了适应电缆沟井不同区域物理量的监测,该系统可根据不同并沟需求灵活调整定制传感设备。主站由主机服务器和分析监控软件构成,是数据处理和分析的中心二数据采集终端与主站间的数据传输是通过GPRS(或CDMA)无线通讯网络来完成的。系统平台根据监测主站汇集的各节点(每个沟井各采集器上传的数据)数据进行全面报表分析。报警分析判断,实时监测电缆沟井电缆运行及环境状态。使管理人员得以最新资料.安排调度处置工作得心应手。

主要子系统功能
1、电缆接头(表皮)温度在线监测
2、可燃气体、有害气态在线监测
3、电缆井沟内积水水位监测
4、火灾探测仪(感烟)监测
5、GPRS通讯模块和短信预警模块

主要特点
1、实现了电缆沟井的综合状态监测,功能全面,极大的满足了电缆管理需要。
2、系统为模块化组合结构.分配增加灵活可变二。
3、成本低,采用无线通信方式在线监测,终端采用工业级成熟应用传感器。电缆沟并系统终端安装位置无地域限制,满足分布广泛的电缆沟并监测点设置。
4、安装方便易行、灵活。并且不破坏井结构和路面等现有市政设施。
5、采用低功耗、高效率无线通信技术,嵌入式技术,自动控制采集模式。无线传输(GPRS/CDMA)网络可选,高功率射频芯片,确保数据可靠传输。
6、监测装置具有极高的工作可靠性,包括供电技术,抗电磁干扰。电源管理、低功耗设计。强干扰下微弱信号处理良好,传感器等技术的研究和开发
7、可远程集中管理配置,安全保密,多种组网适应不同需要。

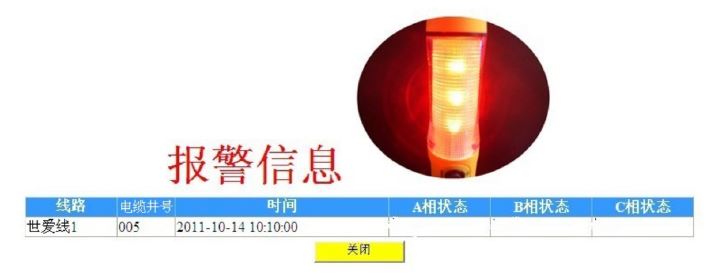

警报示意
