三相不平衡及低电压解决方案
产品介绍

配网“低电压”背景介绍
      三相不平衡严重
      由于400V低压配电系统用户侧几乎都是单相负载,且用电具有不同时性,配变系统极易出现三相不平衡,不平衡度严重超标。
      电压合格率低
      400V低压配电系统供电半径长,由于三相不平衡,用电高低时段的影响,容易导致电压超过限值,造成供电末端电压低的问题。
      功率因数低
      配变广泛使用分组投切电容器,有补偿台阶,补偿效果差(极易出现过补或欠补)。
      变压器效率低
      配变三相不平衡,有的相过负荷,有的相出力不足,导致发热严重,降低配变寿命,甚至烧毁配变。

■ 解决方案
      ① 全控型智能电能质量矫正装置SPC一一解决电流三相不平衡及无功问题
      三相不平衡补偿原理
      HS SPC开启后,通过外接电流互感器(CT)实时检测系统电流,并将系统电流信息发送给内音随制器进行处理分析,以判断系统是否处于不平衡状态,同时计算出达到平衡状态时各相所需转换的电流值,然后将信号发送给内部IGBT并驱动其动作,将不平衡电流从电流大的相转移到电流小的相,最后达到三相平衡状态。

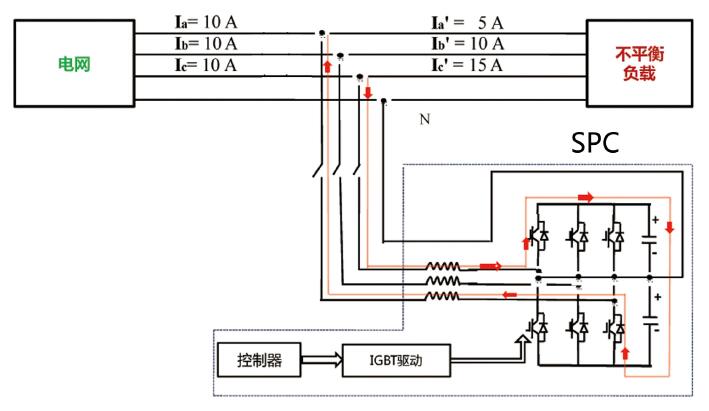

三相不平衡补偿原理图

      ② 低压线路调压器LVR一一解决末端电压低问题
      LVR工作原理
      HS LVR设备相线串接在低压末端线路中,实时检测设备的输入电压Ui(即线路抬升前电压)与输出电压Uo。当输入电压Ui过低时,压补偿模块根据实际输入电压的数值投入相应的抬升电压,使输出电压Uo满足负载正常工作,从而给用电端合格的电压,解决低电压问题。

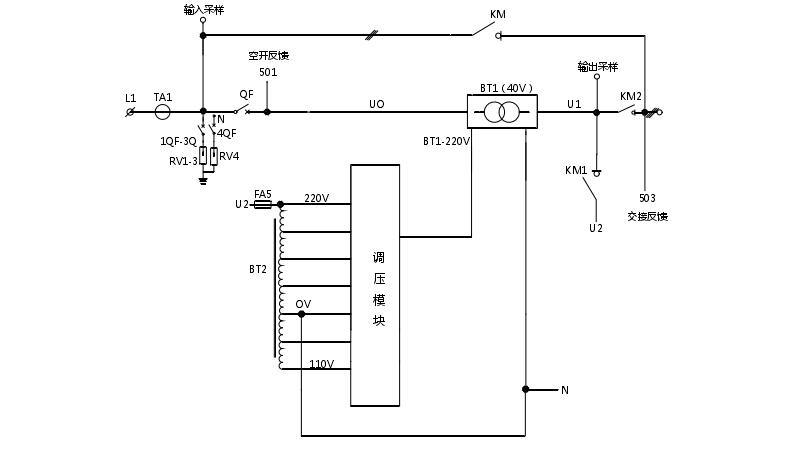

LVR工作原理图
■ 安装方式

SPC安装位置主要选取在配电台区配电变压器的低压侧,即介于变压器与用户负荷之间,安装方式支持H杆和F杆。

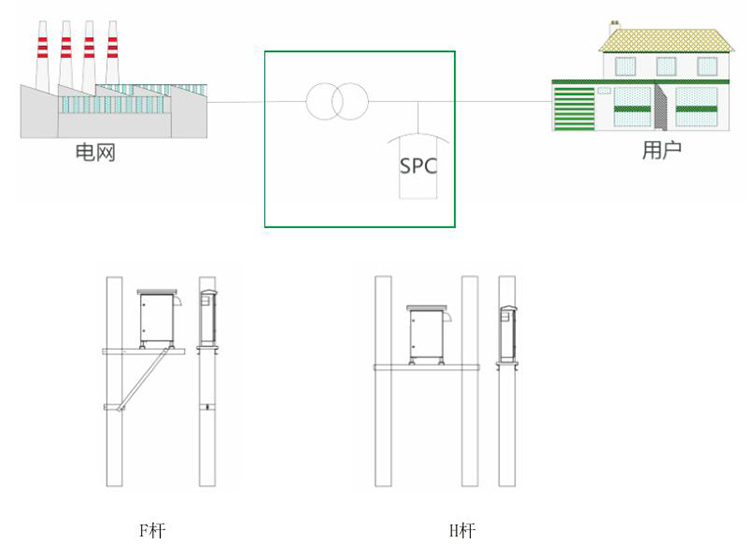

安装示意图
